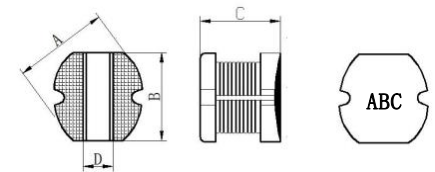

1. 外形和尺寸（Shape and Dimensions）（mm）


A

B

C

D

3.5±0.3

3.0±0.3

2.1±0.3

1.0typ

产品规格	电感量 ( μH)	直流电阻 Max (Ω)	额定电流 Max (A)
DHCD3521-1R0M	1.0	0.035	3.3
DHCD3521-1R5M	1.5	0.059	2.9
DHCD3521-2R2M	2.2	0.078	2.3
DHCD3521-2R7M	2.7	0.094	2.0
DHCD3521-3R3M	3.3	0.120	1.8
DHCD3521-3R9M	3.9	0.132	1.5
DHCD3521-4R7M	4.7	0.152	1.41
DHCD3521-5R6M	5.6	0.179	1.3
DHCD3521-6R8M	6.8	0.210	1.2
DHCD3521-8R2M	8.2	0.243	1.15
DHCD3521-100M	10	0.325	1.05
DHCD3521-120M	12	0.340	0.95
DHCD3521-150M	15	0.455	0.88
DHCD3521-180M	18	0.56	0.72
DHCD3521-220K	22	0.76	0.62
DHCD3521-270K	27	0.80	0.58
DHCD3521-330K	33	1.00	0.54
DHCD3521-390K	39	1.49	0.50
DHCD3521-470K	47	1.70	0.45
DHCD3521-560K	56	1.91	0.42
DHCD3521-680K	68	2.02	0.38
DHCD3521-820K	82	2.80	0.34
DHCD3521-101K	100	3.31	0.32
DHCD3521-121K	120	3.58	0.30
DHCD3521-151K	150	5.10	0.26
DHCD3521-181K	180	5.94	0.24

1. 外形和尺寸（Shape and Dimensions）（mm）


A

B

C

D

4.5±0.3

4.0±0.3

3.2±0.3

1.2typ

DHCD4532:

产品规格	电感量 ( μH)	直流电阻 Max (Ω)	额定电流 Max (A)
DHCD4532-R22N	0.22	0.010	6.20
DHCD4532-R47N	0.47	0.015	5.10
DHCD4532-R68N	0.68	0.019	4.40
DHCD4532-1R0M	1.0	0.021	3.55
DHCD4532-1R5M	1.5	0.025	3.00
DHCD4532-2R2M	2.2	0.036	2.40
DHCD4532-2R7M	2.7	0.043	2.30
DHCD4532-3R3M	3.3	0.057	2.20
DHCD4532-3R9M	3.9	0.059	2.00
DHCD4532-4R7M	4.7	0.065	1.64
DHCD4532-5R6M	5.6	0.084	1.42
DHCD4532-6R8M	6.8	0.088	1.38
DHCD4532-8R2M	8.2	0.121	1.20
DHCD4532-100M	10	0.136	1.10
DHCD4532-120M	12	0.163	1.00
DHCD4532-150M	15	0.210	0.94
DHCD4532-180M	18	0.250	0.86
DHCD4532-220K	22	0.285	0.73
DHCD4532-270K	27	0.350	0.70
DHCD4532-330K	33	0.455	0.66
DHCD4532-390K	39	0.49	0.54
DHCD4532-470K	47	0.57	0.51
DHCD4532-560K	56	0.69	0.49
DHCD4532-680K	68	0.90	0.45
DHCD4532-820K	82	1.1	0.40
DHCD4532-101K	100	1.3	0.37
DHCD4532-121K	120	1.4	0.35

注意公差 N=±28％ M=±18％ K=±8％

产品规格	电感量 ( μH)	直流电阻 Max (Ω)	额定电流 Max (A)
DHCD4532-151K	150	1.9	0.32
DHCD4532-181K	180	2.6	0.28
DHCD4532-221K	220	3.2	0.23
DHCD4532-271K	270	3.6	0.20
DHCD4532-331K	330	5.2	0.18
DHCD4532-391K	390	5.8	0.17
DHCD4532-471K	470	6.7	0.15
DHCD4532-561K	460	8.7	0.13
DHCD4532-681K	680	9.4	0.12
DHCD4532-821K	820	11.0	0.15
DHCD4532-102K	1000	14.6	0.09
DHCD4532-152K	1500	18.5	0.08

注意公差 N=±28％ M=±18％ K=±8％

1. 外形和尺寸（Shape and Dimensions）（mm）


A

B

C

D

5.8±0.3

5.2±0.3

4.5±0.3

2.0typ

DHCD5845:

产品规格	电感量 ( μH)	直流电阻 Max (Ω)	额定电流 Max (A)
DHCD5845-R82N	0.82	0.015	7.1
DHCD5845-1R0N	1.0	0.017	6.2
DHCD5845-1R5M	1.5	0.019	5.7
DHCD5845-1R8M	1.8	0.021	5.2
DHCD5845-2R2M	2.2	0.024	4.6
DHCD5845-2R7M	2.7	0.026	4.4
DHCD5845-3R3M	3.3	0.030	3.8
DHCD5845-3R9M	3.9	0.033	3.3
DHCD5845-4R7M	4.7	0.040	3.1
DHCD5845-5R6M	5.6	0.046	2.96
DHCD5845-6R8M	6.8	0.055	2.75
DHCD5845-8R2M	8.2	0.060	2.60
DHCD5845-100M	10	0.086	2.15
DHCD5845-120M	12	0.090	2.00
DHCD5845-150M	15	0.11	1.85
DHCD5845-180M	18	0.12	1.72
DHCD5845-220K	22	0.18	1.48
DHCD5845-270K	27	0.20	1.40
DHCD5845-330K	33	0.25	1.25
DHCD5845-390K	39	0.30	1.18
DHCD5845-470K	47	0.33	1.10
DHCD5845-500K	50	0.35	1.05
DHCD5845-560K	56	0.42	0.95
DHCD5845-680K	68	0.44	0.90
DHCD5845-820K	82	0.65	0.82
DHCD5845-101K	100	0.70	0.69
DHCD5845-121K	120	0.73	0.65

注意公差 N=±28％ M=±18％ K=±8％

产品规格	电感量 ( μH)	直流电阻 Max (Ω)	额定电流 Max (A)
DHCD5845-151K	150	1.10	0.61
DHCD5845-181K	180	1.24	0.52
DHCD5845-221K	220	1.50	0.48
DHCD5845-271K	270	1.75	0.45
DHCD5845-331K	330	2.52	0.38
DHCD5845-391K	390	2.83	0.35
DHCD5845-471K	470	3.09	0.32
DHCD5845-501K	500	3.36	0.30
DHCD5845-561K	560	4.0	0.29
DHCD5845-681K	680	5.2	0.26
DHCD5845-801K	800	5.8	0.24
DHCD5845-821K	820	6.0	0.23
DHCD5845-901K	900	6.2	0.22
DHCD5845-102K	1000	7.1	0.20
DHCD5845-152K	1500	10.0	0.18
DHCD5845-202K	2000	13.8	0.16

注意公差 N=±28％ M=±18％ K=±8％

1. 外形和尺寸（Shape and Dimensions）（mm）


A

B

C

D

7.8±0.3

7.0±0.3

5.0±0.3

2.6typ.

DHCD7850:

产品规格	电感量 ( μH)	直流电阻 Max (Ω)	额定电流 Max (A)
DHCD7850-1R0M	1.0	0.012	8.0
DHCD7850-1R5M	1.5	0.014	7.2
DHCD7850-2R2M	2.2	0.016	5.5
DHCD7850-2R7M	2.7	0.018	5.0
DHCD7850-3R3M	3.3	0.020	4.1
DHCD7850-3R9M	3.9	0.022	3.9
DHCD7850-4R7M	4.7	0.025	3.7
DHCD7850-5R6M	5.6	0.027	3.5
DHCD7850-6R8M	6.8	0.030	3.2
DHCD7850-8R2M	8.2	0.039	3.0
DHCD7850-100M	10	0.045	2.5
DHCD7850-120M	12	0.054	2.3
DHCD7850-150M	15	0.073	1.9
DHCD7850-180M	18	0.079	1.8
DHCD7850-220M	22	0.088	1.7
DHCD7850-270K	27	0.11	1.65
DHCD7850-330K	33	0.13	1.50
DHCD7850-390K	39	0.16	1.35
DHCD7850-470K	47	0.18	1.23
DHCD7850-560K	56	0.21	1.12
DHCD7850-680K	68	0.25	1.05
DHCD7850-820K	82	0.29	0.98
DHCD7850-101K	100	0.36	0.85
DHCD7850-121K	120	0.40	0.78
DHCD7850-151K	150	0.55	0.72

注意公差 N=±28％ M=±18％ K=±8％

产品规格	电感量 ( μH)	直流电阻 Max (Ω)	额定电流 Max (A)
DHCD7850-181K	180	0.68	0.68
DHCD7850-221K	220	0.83	0.60
DHCD7850-271K	270	1.00	0.55
DHCD7850-331K	330	1.23	0.45
DHCD7850-391K	390	1.40	0.38
DHCD7850-471K	470	1.71	0.36
DHCD7850-501K	500	1.83	0.35
DHCD7850-561K	560	2.12	0.33
DHCD7850-681K	680	2.56	0.29
DHCD7850-751K	750	2.70	0.25
DHCD7850-801K	800	2.87	0.17
DHCD7850-821K	820	2.92	0.16
DHCD7850-901K	900	3.20	0.14

注意公差 N=±28％ M=±18％ K=±8％

1. 外形尺寸 : (单位：mm)

A

B

C

D

G

H

I

10.0 ± 0.3

9.0± 0.3

5.4 ± 0.3

3.0Ref.

10.2Ref.

3.5Ref.

3.1Ref.

DHCD1054:

产品规格	电感量 ( μH)	直流电阻 Max (Ω)	额定电流 Max（A)
DHCD1054-1R0M	1.0	0.080	10.0
DHCD1054-1R5M	1.5	0.010	9.0
DHCD1054-2R2M	2.2	0.015	8.0
DHCD1054-3R3M	3.3	0.018	7.2
DHCD1054-3R9M	3.9	0.020	6.8
DHCD1054-4R7M	4.7	0.022	6.0
DHCD1054-5R6M	5.6	0.024	5.6
DHCD1054-6R8M	6.8	0.027	4.9
DHCD1054-8R2M	8.2	0.031	4.1
DHCD1054-100M	10	0.036	3.8
DHCD1054-120M	12	0.039	3.6
DHCD1054-150M	15	0.057	3.2
DHCD1054-180M	18	0.065	3.1
DHCD1054-220K	22	0.074	2.6
DHCD1054-270K	27	0.084	2.4
DHCD1054-300K	30	0.089	2.3
DHCD1054-330K	33	0.093	2.2
DHCD1054-390K	39	0.120	2.0
DHCD1054-470K	47	0.135	1.8
DHCD1054-500K	50	0.140	1.7
DHCD1054-560K	56	0.150	1.6
DHCD1054-680K	68	0.182	1.5
DHCD1054-820K	82	0.220	1.3
DHCD1054-101K	100	0.275	1.2
DHCD1054-121K	120	0.320	1.1
DHCD1054-151K	150	0.410	1.0

注意公差 N= ±28％ M= ±18％ K= ±8%

产品规格	电感量 ( μH)	直流电阻 Max (Ω)	额定电流 Max（A)
DHCD1054-181K	180	0.49	0.90
DHCD1054-221K	220	0.58	0.88
DHCD1054-271K	270	0.76	0.72
DHCD1054-331K	330	0.88	0.67
DHCD1054-391K	390	1.06	0.62
DHCD1054-471K	470	1.33	0.53
DHCD1054-501K	500	1.40	0.51
DHCD1054-561K	560	1.50	0.48
DHCD1054-601K	600	1.60	0.46
DHCD1054-681K	680	1.72	0.43
DHCD1054-801K	800	2.11	0.40
DHCD1054-821K	820	2.21	0.39
DHCD1054-901K	900	2.50	0.37
DHCD1054-102K	1000	2.78	0.35
DHCD1054-122K	1200	3.50	0.31
DHCD1054-152K	1500	4.16	0.27
DHCD1054-202K	2000	5.16	0.24

注意公差 N= ±28％ M= ±18％ K= ±8%
